Sinota交錯式PFC超薄大功率電源
（1）輸入90Vac-264Vac，輸出28V/300W
（2）尺寸：158mm*77mm*13.8mm高(PCB板上10mm)
（3）效率95.5%（100%載）at 230Vac輸入，95% at 115Vac輸入
（4）PF>0.96 at 50%載（264Vac），>0.91 at 30%載（264Vac）
（5）空載功耗<150mW at 230Vac(方案中含有LDO*2，增加了待機功耗)
(6) 采用NXP TEA2376 TEA2226 TEA2095 TEA2209
(7) 采用英諾賽科GaN INN650D080BS INN700D140C

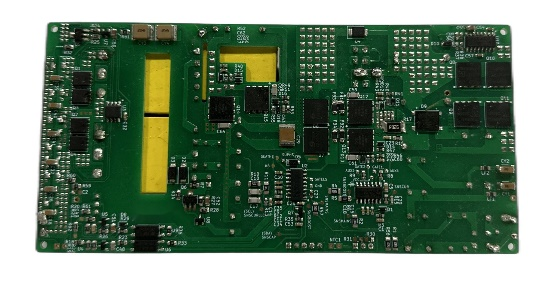

Sinota 600W PC電源方案
1. 輸入90Vac-264Vac，輸出600W/12V
2. 效率高達95.44%（100%載）在230Vac輸入，94.64%（50%載）在115Vac輸入
3. 待機功耗82mW在115Vac輸入
4. 元器件相對CM LLC方案減少100PCS左右
6. 采用NXP TEA2017 TEA2095 TEA2209

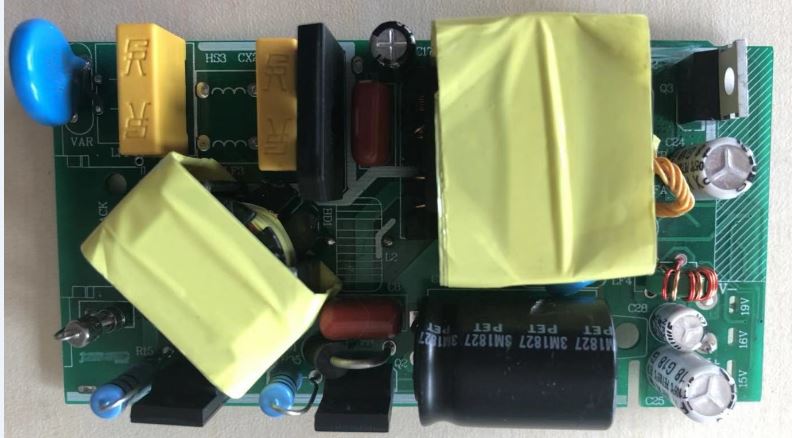

Sinota 250W Power
（1）輸入90Vac-264Vac，輸出24V/250W
（2）效率95% at 230Vac輸入，93% at 115Vac輸入
（3）尺寸：120mm*70mm*16mm
（4）采用NXP-TEA2016、TEA1995
（5）采用英諾賽科-INN700D140C
Sinota 150W PD GaN充電器方案
1. 輸入90Vac-264Vac，輸出150W/21.5V
2. 功率密度高達31.3W/cm3，DEMO尺寸65mm*55mm*22mm
3. 效率高達95.5%在230Vac輸入
4. PFC頻率200kHZ，LLC頻率250kHZ
5. 采用NXP TEA2017 TEA2095 TEA2206
6. 采用英諾賽科GaN INN650DA260A
Sinota LLC大功率電源方案
1、?支持7串至24串鋰電池充電，最?大功率可達500W
2、沒有輔助電源，降低成本，符合安全標準及各種能效標準
3、LLC 效率?高、發熱?小、EMI 性能優越
4、內置X-電容泄放功能，安全，待機功耗低
5、功率密度?大，體積?小，?無需?風扇散熱
6、完善的保護機制（過壓、過溫、過流、短路路保護、過充及防反接等）
7、MCU智能管理理鋰電充電，保證充電安全及延?長電池壽命，同時可以預留升級,定制個性化功能
8、芯片采用NXP TEA19161
Sionta TEA1755 電源方案
1、支持1串至13串鋰電池充電，最大功率可達150W
2、自帶PFC 控制器?，符合安規認證及各種能效標準
3、輸出協議可選（PD協議或自定義私有協議）
4、完善的保護機制（過壓、過溫、過流、短路路保護、過充及防反接等）
5、功率密度大，體積小，無需?風扇散熱
6、智能管控鋰電充電，保證充電安全及延?長電池壽命，同時可以預留留升級接?定制個性化功能。
7. 采用NXP TEA1755芯片，F(xiàn)lyback combo PFC
Sinota 65W集成GaN PD充電器方案
1. 南芯SC3057內置GaN方案，ATQ23.7繞線式變壓器
2. 高功率密度 1.91W/cm3
3. 輸入100Vac/60Hz-240Vac/50Hz
4. 輸出 5V/9V/12V/15V@3A，[email protected]
5. 支持PD2.0/PD3.0-PPS、FC2.0、FC3.0、FCP、SCP、VOOC等多種快充協議
6. 同步整流用SC3503,協議用SC2151A

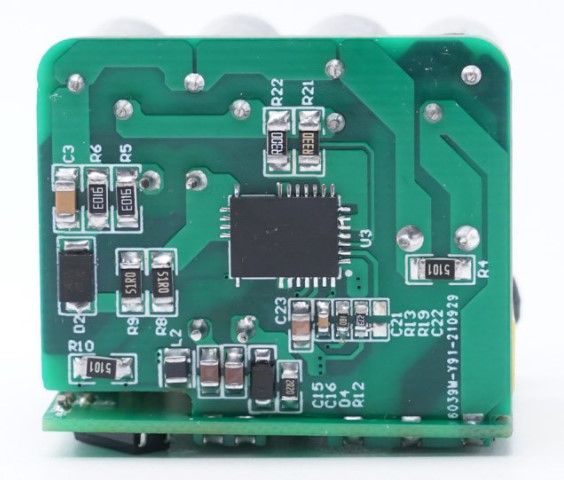

Sinota 30W GaN PD充電器方案
1. 采用南芯SC3056內置GaN方案，DFN5*6封裝
2. 功率密度高達 2.14W/cm3 ，設計尺寸29mm*23.5mm*22.6mm
3. 輸入90Vac/60Hz-240Vac/50Hz
4. 輸出 5V/9V/12V@3A，[email protected],20V@2A，在90V滿載下輸出端口效率大于92.2%
5. 支持PD2.0/PD3.0-PPS、FC2.0、FC3.0、FCP、SCP、VOOC等多種快充協議

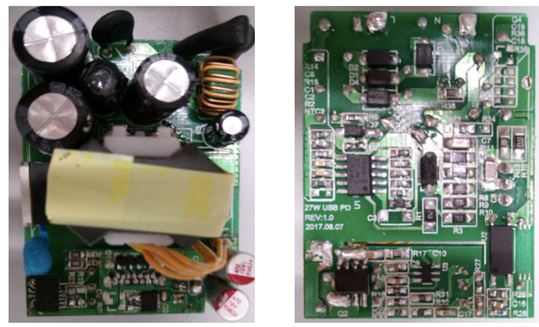

Sinota PD3.0 電源解決方案
1、支持USB PD3.0,QC4.0/3.0/2.0，BC1.2 多協議。最大輸出功率27W，通過調整協議及外圍功率器件，可升級至18W、45W及65W。
2、符合所有的DO EU-CoC Tier2 能效要求（>91%@12V/2.1A 或5V／5A）無負載待機功耗<30mW ）。
3、系統硬件集成20種異常保護模式，最大程度保證系統安全性。
4、單顆協議芯片可實現多種協議，提升系統靈活性及平臺一致性。
5、兼容設備：Iphone6/7/8/X ,Ipad /Macbook /Pro 三星S8/S6 華為Mate9 P9 ,小米6等。
6. 采用TEA19361 TEA1993

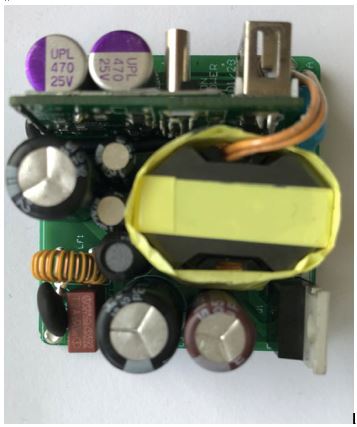

Sinota PD3.0 多口旅充方案
1、總功率30W，C口輸出最大達27W ，A口最大輸出12W，兩口同時工作自動分配功率輸出，通過調整功率器件，可升級至65W，升級協議板可升級至4口輸出。
2、C口支持USB PD3.0,QC4.0/3.0/2.0，BC1.2 多協議。
3、系統硬件集成20種異常保護模式，最大程度保證系統安全性。
4、單顆協議芯片可實現多種協議，提升系統靈活性及平臺一致性。
5、兼容設備：Iphone6/7/8/X ,Ipad /Macbook /Pro 三星S8/S6 華為Mate9 P9 ,小米6等。
6. 采用NXP TEA19361 TEA1993

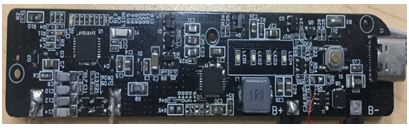

Sinota無線充移動電源
1、 移動電源采用Buck-boost SC8913，最大功率24W
2、支持PD2.0（雙向）及USB-A口輸出，無線充輸出功率5W，升級協議芯片，可以升級至PD3.0 PPS。
3、內置MCU管控，自由切換無線及有線充放電
4、內置過流、過溫、過壓、短路保護等多重保護模式
5、PD兼容設備：iphone8 iphoneX Macbook 、三星S8 華為Mate9/P9 等
6、無線充兼容設備：Iphone8 iphoneX 三星S8 Note5 等
7. 采用NXP 無線充 NXQ1TXH5/101J

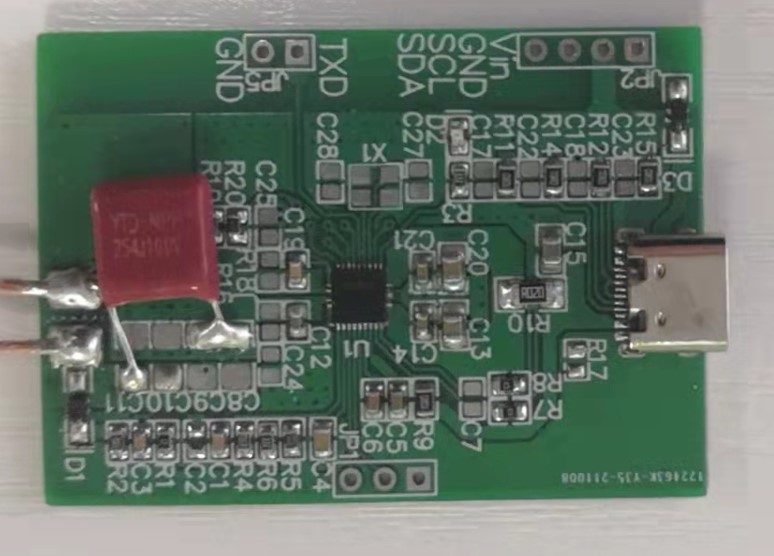

Sinota 15W無線充方案
1. 支持BPP5W、EPP10W、EPP15W
2. 集成高效率全橋驅動、4顆低Ron MOS、高精度電壓電流檢測、電壓電流雙路解調
3. 集成Q值檢測功能，高精度的FOD
4. 支持QC/PD/FCP/SCP/AFC快充協議輸入
5. 支持欠壓、過壓、過流、過溫保護
6. 采用南芯SC9608

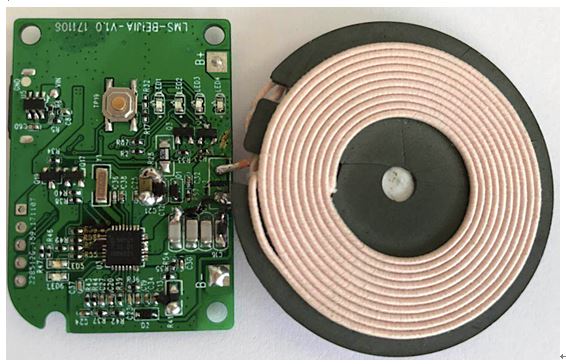

Sinota 5W 無線充方案
1.最大輸入功率8W，輸出5W
2.無線控制器內置MOS及運放，外圍簡單，性價比高
3.轉化效率87%，系統效率74%，符合WPC1.2.3
4.高精度FOD 檢測，可識別指環等異物
5.采用DSP內核，功率低至10mW
6.容設備：Iphone8 iphoneX 三星S8 Note5 等
7.采用NXP NXQ1TXH5/101J
Sinota PD 車充方案
1.60W PD
2.支持QC3.0,MTK PE,FCP,蘋果三星BC1.2
3.高效率升降壓轉換
4.輸出電壓動態調節
5.超寬輸入電壓范圍：2.7 V 至36V（40V峰值電壓)
6.采用南芯SC8701
Sinota無人機充電方案
1.大功率輸出多達88W
2. 高效率升降壓轉換
3. 輕載自動進入省電模式
4. 支持普通A口放電
5.同步4管升降壓控制器
6.采用南芯SC8703
Sionta USB HUB電源方案
1.60W PD
2.支持QC3.0
3.支持BC1.2,蘋果三星
4.多大8個5V 2.4A USB-A
5.大電流
6.采用南芯SC8701
Sinota無線充移動電源方案
1.采用MCU IP5310 NXP(NXQ1TXH5)無線充電架構2.個Type-C 輸入接口，1個Micro USB 輸入接口 ，2個USB A輸出接口
3.支持WPC 1.2 QI標準
4.集成高效率的全橋功率MOS
5.所需外部元件很少，最大限度地降低成本和電路板空間
6.待機（等待狀態）功率10毫瓦（典型）
7.智能功率限制（SPL）功能，以適應輸出有限5 V電源
8.支持過流，過壓，過溫保護
應用領域：智能手機、游戲機、筆記本及其他便攜式電子設備
Sionta汽車啟動電源方案
1.QC輸出
2.降壓反向放電輸出
3.有電池保護平衡
4.支持普通雙A口放電
5.充放電狀態監控，欠壓過壓保護
6.采用南芯SC8804
Sionta墻充QC方案
1.墻充移動電源
2.支持邊充邊放
3.支持QC放電
4.支持普通A口放電
5.效率高達95%
6.采用南芯SC8803
Sinota石墨烯QC方案
1. 3節2000mAH 18650 石墨烯電芯
2. 12V 10A DC充電，10分鐘充滿
3. 支持QC放電
4. 支持普通USB-A口 5V 2A放電
5. 有保護和平衡功能
6. 采用南芯SC8802
Sionta汽車緊急啟動電源
1. 支持PD,QC3.0
2. 雙A 口 5V 2A
3. 888數碼管顯示
4. 有電池保護平衡
5. 雙點煙器
6. 采用南芯SC8802
